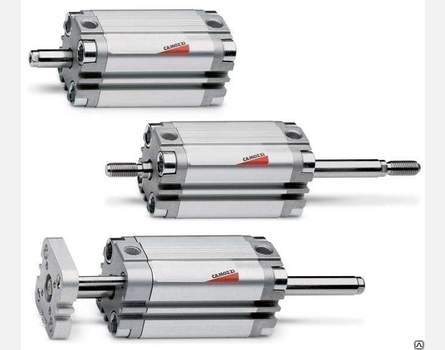

Компактные цилиндры. Серия 31

Стоимость: По запросу
Заказать можно по нашему телефону:
+7 922 993 32 08
Или на нашем сайте:

Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы и другие подвески. Гильза выполнена из алюминиевого профиля с продольными Т-образными пазами для установки магнитных датчиков. Магнитный датчик полностью скрывается внутри канавки.

Компактные цилиндры одно- и двустороннего действия Серии 31 представлены 10 различными диаметрами поршня от 12 до 100 мм с наружней или внутренней резьбой на штоке, с длиной хода до 400 мм. Доступно исполнение с проходным штоком или с противоповоротной платформой. Возможно изготовление высокотемпературного исполнения - W-версия (до +140°C). Эта версия цилиндров поставляется только немагнитной.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Конструкция .............................................................................................................................................. компактный профиль
Действие ................................................................................................................................................... одно- и двусторонний
Материалы .......................................................................... корпус и крышки = AL; шток = нерж. ст. AISI 303; поршень = AL;
.................................................................................уплотнения = PU или FKM высокотемпературного исполнения (+140°C)
Крепление ...........................................................................................................................................  фланец, лапы, подвески
Ход (мин - макс)* .................Серии 31R, 31M и 31F: Ø12  25 = 1 ÷ 200 мм, Ø 32 ÷ 63 = 1 ÷ 300 мм, Ø 80 ÷ 100 = 1 ÷400 мм
.........................................................................................При использовании датчиков мин. ход - 10 мм * С кратностью 1 мм
Рабочая температура ..........................................................................................................0 ÷ 80°C (при сухом воздухе -20°C)
Рабочее давление ...........................................1 ÷ 10 бар (двустороннего действия), 2 ÷ 10 бар (одностороннего действия)
Рабочая среда .... чистый воздух, без смазки. Если в системе уже используется смазка, то ее подачу нельзя прекращать
Скорость (без нагрузки) ........................................................................................................................................10 ÷ 1000 мм/с
