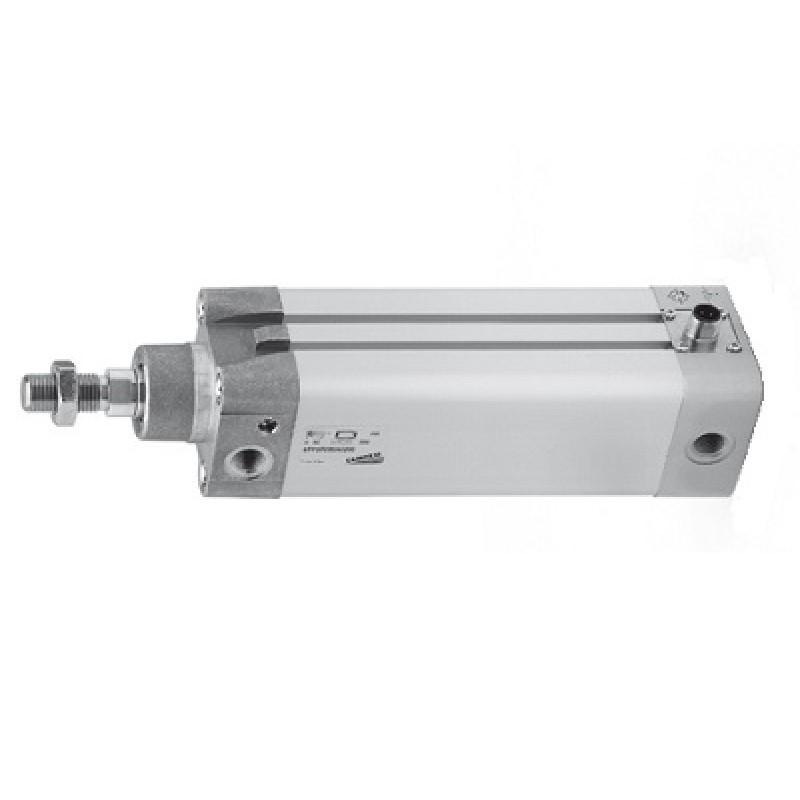

Пневмоцилиндры. Серия 6PF с обратной связью по положению.

Стоимость: По запросу
Заказать можно по нашему телефону:
+7 922 993 32 08
Или на нашем сайте:

Пневматические цилиндры Серии 6PF оборудованы потенциометром, дающим обратную связь по положению, интегрированным в шток. Данный тип цилиндра позволяет отслеживать положения поршня цилиндра по всей длине хода, путем измерения изменения сопротивления в потенциометре. На поршне цилиндра установлен магнит, который позволяет использовать магнитные датчики положения. Для снижения коэффициента трения используются динамические манжеты.

Благодаря электрическому разъему с наружной резьбой M12, который расположен на задней крышке цилиндра, данный цилиндр имеет класс защиты IP67. Серия 6PF соответствует стандарту ISO 15552 и может быть использована со всеми стандартными аксессуарами. Цилиндры доступны с диаметрами поршня от 50мм до 125мм и ходом от 50мм до 500мм с шагом в 50мм. Прочная конструкция, гибкость при монтаже и высокая технологичность делает серию 6PF применимой в
качестве цилиндров пресса, дозатора, резки и систем измерения.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Пневматические характеристики
Конструкция .................................................................................................................................стяжные шпильки
Действие.............................................................. двустороннего действия без демпфирования, с пониженным
.............................................................................................................................................коэффициентом трения
Крепления........................................................................................................ передние и задние фланцы, лапы,
...............................................................................................................подвески для монтажа на задней крышке,
............................................................................................................центральные подвески, наконечники штока
Диаметры .............................................................................................................................50, 63, 80, 100, 125 мм
Ход...................................................................................................................................... 50 ÷ 500 мм (шаг 50 мм)
Рабочая температура................................................................................. 0°C ÷ 80°C (осушенный воздух -20°C)
Рабочее давление .................................................................................................................................0.1 ÷ 10 бар
Скорость...................................................................................................................... 5 ÷ 1000 мм/с (без нагрузки)
Максимальное ускорение.............................................................................................................................. 10 м/с²
Рабочая среда .....................................................фильтрованный воздух, без смазки, в случае, если в системе
........................................................................уже используется смазка (мы рекомендуем применять масло ISO
...................................................................................................................VG32), то ее подачу нельзя прекращать
Линейность.............................................................................................................................. 0.1% от хода поршня
Повторяемость ......................................................................................................................0.03% от хода поршня
Разрешение........................................................................................................................................ не ограничено
Гистерезис ....................................................................................................................................................< 0.5 мм
Вибростойкость.................................................................................................................. EN 60068-2-6 уровень 3
Ударостойкость ................................................................................................................EN 60068-2-27 уровень 2

Электрические характеристики
Электрическое соединение ......................................................4-х контактный разъем с наружной резьбой M12
..........................................................................................................................................................IP 67 (EN 60529)
Максимальное напряжение на входе.............................................................................................40 V (ход 50 мм)
........................................................................................................................................60 V (ход от 100 до 500 мм)
Рекомендуемая токовая нагрузка............................................................................................................... < 0,1 μA
Электрическое сопротивление ..........................................................................5 kohm для хода от 50 до 300 мм
...........................................................................................................................10 kohm для хода от 350 до 500 мм
Диапазон отклонения сопротивления ..........................................................................................................+/- 20%
Максимальное рассеивание (40°C) .........................................................................................1 W для хода 50 мм
...................................................................................................................................................2 W для хода 100 мм
..................................................................................................................................3 W для хода от 150 до 500 мм
Рекомендуемые датчики положения ...............................................................................CST-332 (3-х проводной)
................................................................................................................................................................CST-362 (M8)
Рекомендуемые разъемы ..................................................................CS-LF04HB (4-х полюсная прямая розетка)
.............................................................................................................CS-LR04HB (4-х полюсная угловая розетка)
