Использование EFELE SO-881 представляет собой перспективное решение, которое гарантирует бесперебойную работу оборудования, безопасность продукции, а также снижает эксплуатационные расходы.

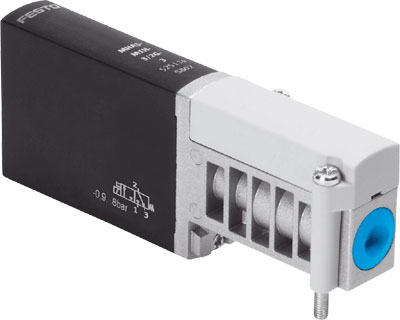

Распределитель в наличии
Функция распределителя | 3/2 Н.З., моностабильный |
Тип управления | электрический |
Ширина | 14 mm |
Стандартный номинальный расход | 200 l/min |
Operating pressure MPa | -0,09 ... 0,8 MPa |
Рабочее давление | -0,9 ... 8 bar |
Тип конструкции | Переливной тарельчатый клапан |
Тип сброса | механическая пружина |
Класс защиты | IP65 |
Авторизация | RCM Mark c UL us - Recognized (OL) |
KC mark | KC-EMV |
Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по электромагнитной совместимости EMC |
Условный проход | 3 mm |
Монтажный шаг | 19 mm |
Note on grid dimension | Minimum distance between the valves is 5 mm |
Функция быстрого выхлопа | дросселирующий |
Тип уплотнения | мягкий |
Положение при сборке | Любое |
Ручное дублирование | Толкающий |
Тип пилотного управления | прямой |
Направление потока | реверсивный с ограничениями |
Overlap | Underlap |
Защищен от смены полярности | Биполярный |
Дополнительные функции | Защита от искр Снижение тока удержания Защитный кожух |
Operating pressure, reversible | -0,09 ... 0,1 MPa |
Рабочее давление, реверсивное | -0,9 ... 1 bar |
Operating pressure, reversible | -13,05 ... 14,5 psi |
Максимальная частота переключения | 280 Hz |
Время выключения | 2,8 ms |
Время включения | 2,3 ms |
Допуска на время выключения | +10 %/-50 % |
Допуска на время включения | +10%/-30% |
Замер времени переключения с частотой 1 Гц и выше | 0,2 ms |
Рабочий цикл | 100 % |
Характеристики катушки | 24 V DC: фаза удержания 1.6 Вт, мощность переключения 6.5 Вт |
Допустимые колебания напряжения | +/- 10 % |
Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
Стойкость к вибрации | Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6 |
Ограничение температуры окружающей и рабочей среды | относительно частоты переключения |
Сопротивление ударной нагрузке | Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
Классификация сопротивления коррозии CRC | 2 - Средняя стойкость к коррозии |
Температура среды | -5 ... 40 °C |
Температура окружающей среды | -5 ... 40 °C |
Вес продукта | 120 g |
Электрическое подключение | 2-пин Разъем |
Тип крепления | На PR-коллекторе |
Пневматическое подключение, канал 1 | Монтажная плита |
Пневматическое подключение, канал 2 | Монтажная плита |
Пневматическое подключение, канал 3 | Монтажная плита |
Замечания по материалу | не содержит меди и политетрафторэтилена Соответствует директиве по ограничению использования опасных веществ (RoHS) |
Материал уплотнений | HNBR NBR |
Материал корпуса | Цинковая штамповка покрытый |
Материал винтов | Сталь Гальванизирован |
Использование EFELE SO-881 представляет собой перспективное решение, которое гарантирует бесперебойную работу оборудования, безопасность продукции, а также снижает эксплуатационные расходы.
