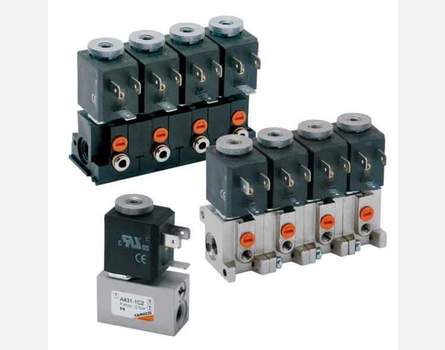

Электропневматические распределители. Серии А

Электропневматические распределители прямого действия Серии А могут работать на воздухе как с распыленным маслом, так и без масла. Они
поставляются 2/2 и 3/2 лин./поз. нормально закрытые (Н.З.) или нормально открытые (Н.О.). Также они могут иметь различное исполнение корпуса – с
резьбовыми отверстиями для подключения трубопроводов и приточного исполнения – для наиболее полного охвата всех случаев применения.

Электромагнит (соленоид) выполнен в виде отдельной катушки, которая может быть легко снята без применения инструментов и без пневматического
отключения клапана. Эта серия может использоваться с разными типами катушек, которые полностью взаимозаменяемы с точки зрения монтажа. Выбор каждой отдельной катушки определяет потребление электроэнергии и коммутируемое давление.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип распределителя......................................................................................................................2/2 Н.З. - 3/2 Н.З. - 2/2 Н.О. - 3/2 Н.О.
Действие...........................................................................................................................................прямого действия, седельного типа
Пневматические соединения.................................................резьбы: M5, G1/8, R1/8; фитинг ø4; присоединение согласно CNOMO
Номинальный диаметр..........................................................................................................................................................1,5 … 2,5 мм
Номинальный расход...........................................................................................40 … 130 Нл/мин (при давлении в 6 бар и ΔP 1 бар)
kv (л/мин)....................................................................................................................................................................................0,62 … 2,0
Рабочее давление................................................................................................................................................................-0,9 … 15 бар
Рабочая температура.......................................................................................................................0 ÷ 60°C (при сухом воздухе -20°C)
Рабочая среда...............очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра
...........................................25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. Инертные газы.
Время срабатывания.......................................................................................................................................вкл. <15 мс – выкл. <25 мс
Установка....................................................................................................................................................................в любом положении

МАТЕРИАЛЫ
Внешние элементы...........................................................................................................никелированная латунь – PBT технополимер
Уплотнения................................................................................................................................................................................HNBR, FKM
Внутренние элементы................................................................................................................................................нержавеющая сталь

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение...............................................................................................................................12 … 110 V DC - 24 … 380 V AC 50/60 Hz
Допустимый разброс напряжений.............................................................................................................±10% (DC) / -15% ÷ +10% (AC)
Потребляемая мощность..........................................................................................................................3 … 5 W (DC) / 3.5 … 7 VA (AC)
Рабочий цикл.......................................................................................................................................100% непрерывный режим работы
Электрическое подключение....................................................................................................................................разъем по DIN 43650
Класс защиты....................................................................................................................................................................IP65 с разъемом
