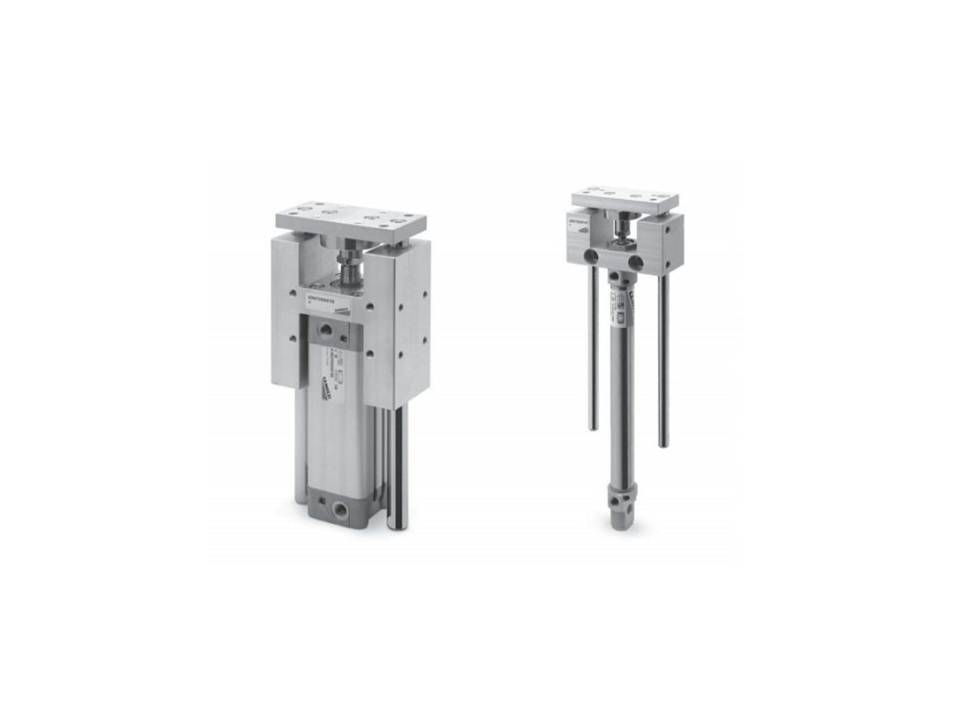

Направляющие пневмоцилиндров. Серия 45

Направляющие Серии 45 могут быть использованы со всеми цилиндрами, соответствующими DIN/ISO 6432 с ø12 ÷ ø25 и DIN/ISO 6431 с ø32 ÷ ø100. Направляющие разработаны для предотвращения вращения штока пневмоцилиндра и для исключения радиальных нагрузок на штоке.

Направляющие Серии 45 поставляются в трех различных модификациях в зависимости от прикладываемой нагрузки. Модели типа UT и HT используют самосмазывающиеся подшипники скольжения, в то время как направляющие NHB снабжены шариковым подшипником. Для правильного выбора используйте
графики. Чем короче ход цилиндра, тем большую нагрузку может нести направляющая.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Тип конструкции ..................................................................................................................................................................U и H
Действие................................................................................................. NUT и NHT не требует смазки, NHB требует смазки
Материалы ...................корпус – анодированный алюминий, стержни для 45UT и 45HT – нержавеющая сталь AISI 420B
.........................стержни для 45HB – закаленная сталь C50, подвижное крепление штока – нержавеющая сталь AISI 303
....................................................................................................................................платформа – анодированный алюминий
Крепление............................................................................................................................. с помощью резьбовых отверстий
Установка.................................................................................................................................................... в любом положении
